產品概述：

JXQ系列電纜橋架適用于電壓10千伏以下的電力電纜以及控制電纜、照明配線等室內、室外架空電纜溝、隧道的敷設。具有品種全、應用廣、強度大、結構輕、造價低、施工簡單、配線靈活、安裝標準、外形美觀、維護檢修方便等。

產品符合JB/T10216-2000《電控配電用電纜橋架》等標準。

產品特點：

1．按材質分為：鋼質電纜橋架（不銹鋼）、鋁合金電纜橋架、玻璃鋼電纜橋架（手糊和機壓兩種）、防火阻燃橋架（阻燃板（無機）、阻燃板加鋼質外殼、鋼質加防火涂料）。

2、按形式分：槽式、托盤式、梯級式、組合式。

3、按表面處理分：冷鍍鋅及鋅鎳合金、、噴塑、噴漆、熱鍍鋅、熱噴鋅。

4、防護等級：無孔托盤（槽式）戶內不低于IP30 戶外不低于IP33 ；耐火橋架戶內不低于IP40 戶外不低于IP44。

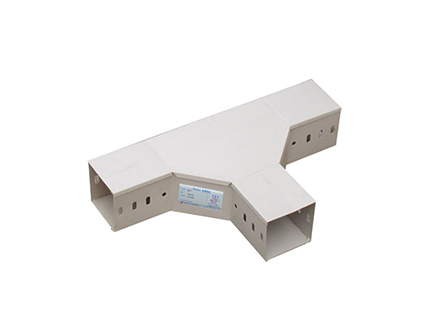

5、接頭種類：水平三通、垂直三通、水平T型接頭、垂直T型接頭、水平彎通、垂直彎通等。

技術參數：

1、橋架的額定均布載荷分四級，見下表：

載荷等級

額定均布載荷KN/m

（kgf/m）

0.5

(50)

1.5

(150)

2.0

(200)

2.5

(250)

2、梯架的額定均布載荷數據見下表：

橋架高度H(mm)	100	150	200
允許均布載荷（N）	600	800	1000

3、表面處理的氧化膜厚度符合下表：

級別	最大平均膜厚（um）	最小平均膜厚（um）
AA 10	10	8
AA 15	15	12

使用條件：

1．正常使用條件

1）安裝地點的海拔高度不超過2000米。

2）不同氣候的環境選用不同氣候環境等級的參數、按溫度、濕度、防火等情況選定。

2．特殊使用條件

1）敷設在不同化學腐蝕環境：鹽霧、硫化氫、氯化氫等。

2）敷設在消防線路中。

3）敷設在海拔2000米以上。

產品視頻：

工程案例：

1、濟南河套莊安置房項目

2、寧陽縣磁窯污水處理廠
